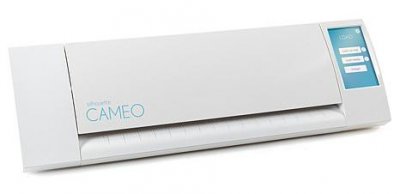

Silhouette Cameo


Caractéristiques

  • Contrôleur de la décopueuse : Silhouette Studio v ??
  • Distribution (OS) : OSX v ?? sur iMac à côté de la décopeuse.
  • Fichiers acceptés : .dxf, .png, .jpg, .svg
  • Gabarit de la Cameo : ??? (mm)
  • Outils : Lames coupantes propriétaires
  • Revendeur : Silhouette

Démarrage

  • Allumer la Cameo et allumer l'ordi contrôleur.
  • Ouvrir Silhouette Studio 3
  • Choisir un rouleau de vinyle et le charger en appuyant sur “Chargement des supports”
  • La Cameo est prête à être utilisée

Utilisation Basique

Cette partie n'est plus à jour, elle doit être revu et agrémenté de captures d'écrans. La Cameo est maintenant branchée à l'ordinateur Pollux 01 sur la dernière version de Silhouette Studio. Les indications ci-dessous sont obsolètes. L'épaisseur 6 correspond toujours à la Force 6 à utiliser dans Silhouette Studio sur le vinyle.

  • Dans Silhouette Studio, importer le fichier que l'on souhaite découper avec le menu Fichier > Ouvrir
  • La sélection des onglets se fait en haut à droite dans Studio
  • Dans l'onglet “Paramètres de Page” :
    • Saisir la largeur du vinyle chargé
    • Sélectionner le mode “Portrait” ou “Paysage” selon l'orientation que l'on souhaite avoir sur le vinyle
  • Si le fichier importé est un .dxf, il n'a pas besoin d'être vectorisé
  • Si le fichier importé est un .jpg ou un .png, il faut le vectoriser dans l'onglet “Vectorisation”
  • Dans l'onglet “Paramètres de coupe”:
    • Sélectionner “Couper”
    • Sélectionner “Vinyl Silhouette Studio”
    • Vérifier que la lame est en position “2” dans le logiciel ET sur la lame elle-même
    • Choisir la vitesse en fonction de la taille et de la complexité de la découpe à faire. Les découpes simples peuvent être coupés vite, les découpes complexes valent mieux être coupés plus lentement.
    • Choisir épaisseur 6
  • Cliquer “Envoyer à la Cameo”

Utilisation du papier de transfert

  • Rajouter un encadré autour de l'ensemble des parties à coller au mur
  • Décoller la partie vinyle qui ne sert pas (ne laisser que la partie à coller au mur)
  • Couper le reste du vinyle au cutter
  • Poser le papier de transfert
  • Enlever le verso du vinyle
  • Coller au support
  • Enlever le transfert

Paramètres matériaux

Pour le Flex :

Enlever le plateau gris et utiliser le tapis de coupe Choisir vitesse : 10 et force : 7 et lame à 2 Attention c'est le côté mat à découper et non le côté plus brillant.

https://github.com/fablabnbg/inkscape-silhouette http://custom.ultramini.net/robocut-compatible-with-silhouette-cameo/ https://github.com/Timmmm/robocut

La signalétique du lieu a été faîte avec la police Neutra Display (bold). Les fichiers seront mis en ligne sur le wiki.
