Poignée Massicot

Résumé

Le Massicot dans le secrétariat de la Maison Populaire n'avait plus de poignée (une manivelle) permettant d'avancer ou reculer la cale contre laquelle taquer le paquet de feuille à couper.

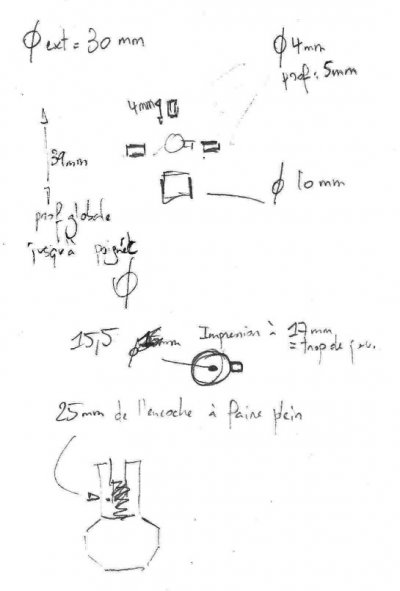

La modélisation a été faite avec un relevé de cotes sommaire puis par essai/erreur avec des impressions “test” en qualité “extra grossier” dans Cura


Visuels


Paramètres d'impression

  • Hauteur de couche : 0.2mm
    • Couche initiale : 0.3mm
  • Epaisseur de la coque : 3mm (pour avoir la partie tubulaire supérieure bien pleine et solide)
    • Nombre de lignes de la paroi : 7
    • Epaisseur dessus/dessous : 1.5mm
  • Remplissage : 20%
    • Motif : triangles
    • Ecartement : 6.0mm
  • Autres détails :
    • Pas de brim, juste un skirt

Fichiers

Projet réalisé par Mathieu Hery
