Poignée Massicot

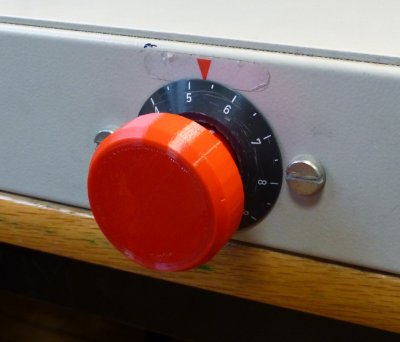

Le Massicot dans le secrétariat de la Maison Populaire n'avait plus de poignée (une manivelle) permettant d'avancer ou reculer la cale contre laquelle taquer le paquet de feuille à couper.

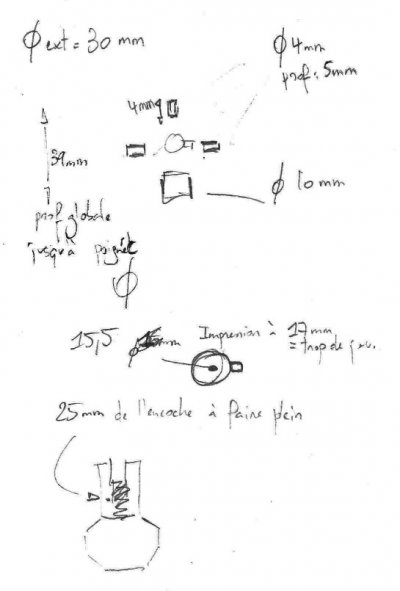

La modélisation a été faite avec un relevé de cotes sommaire puis par essai/erreur avec des impressions “test” en qualité “extra grossier” dans Cura

• Hauteur de couche : 0.2mm
  • Couche initiale : 0.3mm

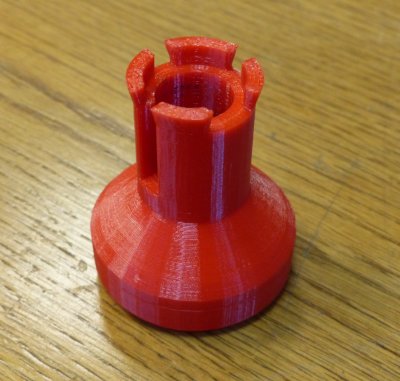

• Epaisseur de la coque : 3mm (pour avoir la partie tubulaire supérieure bien pleine et solide)
  • Nombre de lignes de la paroi : 7
  • Epaisseur dessus/dessous : 1.5mm
• Remplissage : 20%
  • Motif : triangles
  • Ecartement : 6.0mm
• Autres détails :
  • Pas de brim, juste un skirt

• Fichier Blender
• Fichier STL

Projet réalisé par Mathieu Hery
