Coupleur pupitre
Résumé
A la Maison populaire, nous avions pleins de pupitres rendus inutilisables parce que la pièce couplant le haut et le bas du pupitre, permettant d'ajuster la hauteur, était conçue pour être fragile et casser dans le temps.
Plutôt que de jeter des pupitres (presque) utilisables, nous avons modélisé la pièce en se basant sur l'ancienne mais en améliorant et simplifiant son système de serrage.

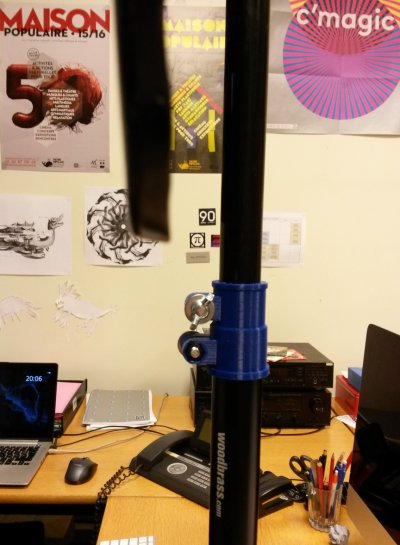

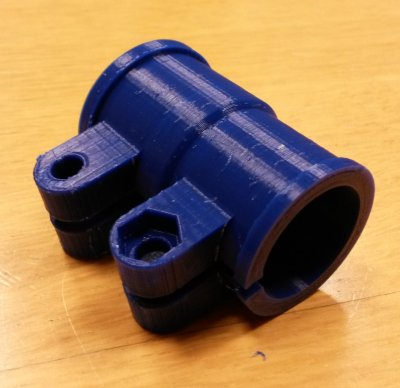

Visuel
Fichiers
- Fichier FreeCAD (source, paramétrique)
- Fichier G-Code (prêt à imprimer sur Ultimaker 2)
- Fichier STL (model 3D)
Imprimé sur Ultimaker 2 avec du PLA PolyMax
Divers
Pour les rivets aux pieds des pupitres, des rivets de diamètre 4mm prévu pour des épaisseurs de 0,5 à 6,5mm font l'affaire.
Fonctionne avec des papillons avec filetage de diamètre 6mm et de longueur 25mm (cf. photo).
Pensez à mettre une rondelle entre le papillon et le plastique pour améliorer la durabilité de la pièce.
Réalisé par Mathieu
