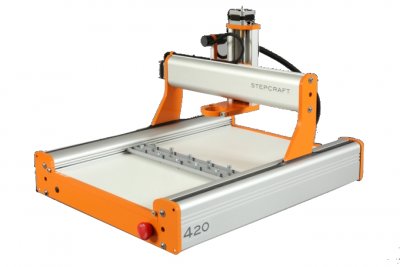

Stepcraft 420

Allumer la Stepcraft et allumer l'ordi contrôleur.
Ouvrir WinPC-NC
Aller dans Commande > Avance manuelle (F5)
IMPORTANT : Répondre NON à la proposition “Voulez vous effectuer une course de référence”
A l'aide des flèches, déplacer la CNC sur les trois axes X,Y et Z
Aller dans Commande > Course de Référence (F8) pour effectuer la course de référence.
La CNC est prête à être utilisée

Choisir un emboût-outil pour la Dremel et la vérouiller sur la machine
Choisir son matériau et le verrouiller sur la machine à l'aide des barres prévues
Ouvrir un fichier à usiner (.plt ou .dxf)
Le point rouge correspond aux coordonnées actuelles de la machine, le curseur de visée correspond au “point zéro du fichier”.
Dans le menu Paramètres > Autres paramètres, modifier le “Point zéro du fichier” pour l'adapter à votre souhait.
Aller dans Commande > Avance manuelle (F5)
Déplacer l'outil jusqu'à un point d'origine X/Y convenable et utiliser l'option Sauvegarder > Point zéro XY
Faire descendre lentement le long de l'axe Z jusqu'à ce que l'outil soit à environ 1 mm du matériau
Choisir l'option incrément de 0,1mm
Caler une feuille de papier entre l'outil et le matériau
Descendre par incréments de 0,1 mm jusqu'à sentir une friction au niveau de la feuille de papier.
Utiliser l'option Sauvegarder > Point zéro Z
La machine remonte alors de la valeur de son “Dégagement de sécurité”, par défaut 10mm, réglable dans les Paramètres > Coordonnées
Dans le menu Paramètres > Outils
Ouvrir la page “Vitesse” et choisir la vitesse d'avance dans le matériau
Ouvrir la page “Mesures” et choisir la profondeur en Z à appliquer à la machine
Faire une vérification de l'ensemble, vérifier que le câble d'alimentation de la Dremel n'est pas contraint par le déplacement de la machine.
Lancer la gravure (F3)

Dans : Paramètres > Outils > Mesures

Profondeur Z : Détermine la profondeur de la première passe
Répéter : Définit le nombre de fois ou le tracé sera répété après la première passe
Profondeur passe : Définit la profondeur à appliquer pour toutes les passes après la première passe

Le contrôleur WinPC-NC étant un peu vieillot et manque de flexibilité & fonctionnalités, ces autres contrôleurs pourraient être intéressants :

Avant de pouvoir utiliser LinuxCNC nous avons dû équiper un ordinateur d'un port parallèle et acheter le module parallèle pour la Stepcraft 420.

Ensuite, nous avons récupéré les fichiers de conf suivant pour LinuxCNC sur une Stepcraft420.

Il faut éditer le fichier Stepcraft420.hal et modifier la ligne suivante pour lui mettre le bon port PCI de notre port parallèle :

loadrt hal_parport cfg="0xbc00 out"

Lecture manuelle arrêtée à la page 54. Imprimer la page 248 Gcode quick reference
