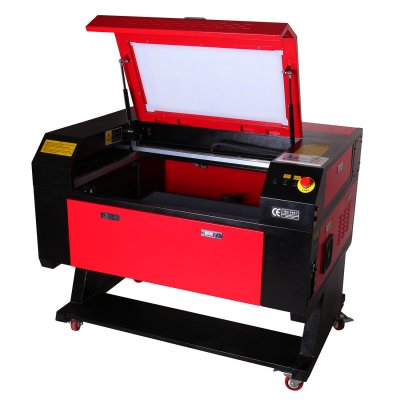

Découpeuse Laser


Caractéristiques

  • Contrôleur de la découpeuse : RDWorks v8.01.10 (logiciel chinois fourni avec)
  • Distribution (OS) : Win 7 Ultimate SP1 sur iMac détourné
  • Fichiers acceptés : .dxf, .plt, .png, .jpg..
  • Gabarit du nid d'abeille : 685 x 554 (mm)
  • Puissance du Laser : étiqueté 60W.
  • Taille du panneau de plexiglas sur le capot (fenêtre) : 350 x 670 (mm)

Liens

Améliorations à apporter à la machine

  • Mettre un extincteur à disposition (CO2 ou eau pulvérisée avec additif) à côté de la machine.
  • Changer les vis qui maintiennent le cache I/O eau/air à l'arrière et celle du cache laser par des vis inox. Elles commençaient déjà à rouiller à la livraison de la machine. Taille des vis ? diamètre ?
  • Modifier le raccord de la pompe à eau, de la turbine et du compresseur sur l'arrière de la machine. Les prises en place n'ont pas d'interrupteur et sont un peu dures au raccord.
  • Changer la pompe à eau pour une meilleure pompe ?
  • Rajouter un manomètre à la sortie du compresseur pour relever la pression
  • Changer le compresseur pour avoir un flux d'air constant et non pulsé
  • Mettre un manomètre pour connaître le débit d'air envoyé
